Redes: Ejemplo De Redes

Antes de darles ejemplos de una Red, tenemos que saber que es una red he aquí una breve explicación:

                                        ¿Qué es una red?

Conjunto de computadores, equipos de comunicaciones y otros dispositivos que se pueden comunicar entre sí, a través de un medio en particular.

Pasemos a ejemplos y tipos de Redes:

•                                                Topología en estrella

Todos los elementos de la red se encuentran conectados directamente mediante un enlace punto a punto al nodo central de la red, quien se encarga de gestionar las transmisiones de información por toda la estrella. Evidentemente, todas las tramas de información que circulen por la red deben pasar por el nodo principal, con lo cual un fallo en él provoca la caída de todo el sistema. Por otra parte, un fallo en un determinado cable sólo afecta al nodo asociado a él; si bien esta topología obliga a disponer de un cable propio para cada terminal adicional de la red. La topología de Estrella es una buena elección siempre que se tenga varias unidades dependientes de un procesador, esta es la situación de una típica mainframe(computadora central) , donde el personal requiere estar accesando frecuentemente esta computadora. En este caso, todos los cables están conectados hacia un solo sitio, esto es, un panel central.

 Ejemplo: Este tipo de Red se puede apreciar en una casa común y corriente, cuando se conecta una o mas computadoras a un mismo Módem.

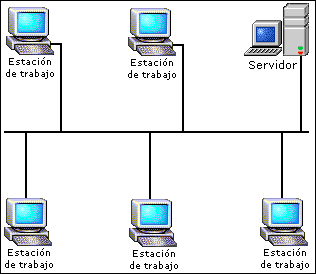

• Topología en bus

En esta topología, los elementos que constituyen la red se disponen linealmente, es decir, en serie y conectados por medio de un cable; el bus. Las tramas de información emitidas por un nodo (terminal o servidor) se propagan por todo el bus(en ambas direcciones), alcanzado a todos los demás nodos. Cada nodo de la red se debe encargar de reconocer la información que recorre el bus, para así determinar cual es la que le corresponde, la destinada a él.

Es el tipo de instalación más sencillo y un fallo en un nodo no provoca la caída del sistema de la red. Por otra parte, una ruptura del bus es difícil de localizar(dependiendo de la longitud del cable y el número de terminales conectados a él) y provoca la inutilidad de todo el sistema.

Ejemplo:  Tanto Ethernet como Local Talk pueden utilizar esta topología.

• Topologia en Anillos

 Las estaciones están unidas unas con otras formando un círculo por medio de un cable común. El último nodo de la cadena se conecta al primero cerrando el anillo. Las señales circulan en un  solo sentido alrededor del círculo, regenerándose en cada nodo. Con esta metodología, cada nodo examina la información que es enviada a través del anillo. Si la información no está dirigida al nodo que la examina, la pasa al siguiente en el anillo. La desventaja del anillo es que si se rompe una conexión, se cae la red completa.

•  Topología Árbol

En esta topología que es una generalización del tipo bus, el árbol tiene su primer nodo en la raíz y se expande hacia fuera utilizando ramas, en donde se conectan las demás terminales.

Esta topología permite que la red se expanda y al mismo tiempo asegura que nada más existe una ruta de datos entre dos terminales cualesquiera.

Ejemplo: Se utiliza en aplicaciones de televisión por cable, sobre la cual podrían basarse las futuras estructuras de redes que alcancen los hogares.

•      Topología Mesh

Es una combinación de más de una topología, como podría ser un bus combinado con una estrella.

Este tipo de topología es común en lugares en donde tenían una red bus y luego la fueron expandiendo en estrella.

Son complicadas para detectar su conexión por parte del servicio técnico para su reparación.

Ejemplo: Esta estructura de red es típica de las WAN, pero también se puede utilizar en algunas aplicaciones de redes locales (LAN). Las estaciones de trabajo están conectadas cada una con todas las demás.
